摩擦磨損試驗機分類

隨著摩擦學研究不斷深入，對摩擦磨損試驗的要求也越來越高。人們根據摩擦磨損的特點制造了具有通用意義的摩擦磨損試驗機，用來研究在不同速度、載荷、溫度、濕度和介質條件下各種材料和潤滑劑的性能，也可以用來進行各種磨損形式的機理研究。

目前摩擦磨損試驗機的種類繁多，據統計有200多種?，F(xiàn)按不同分類方法簡要介紹：

A. 按實際摩擦副的接觸形式分類：點接觸、線接觸和面接觸。

B. 按實際摩擦副的相對運動關系分類：滑動、滾動、滾動兼滑動、轉動、往復運動以及沖擊等。

C. 按試驗條件分類：摩擦磨損試驗機、快速磨損試驗機、高低溫、高低速、定速磨損試驗機、真空磨損試驗機、齒輪疲勞磨損試驗機、制動摩擦磨損試驗機、沖蝕磨損試驗機、腐蝕磨損試驗機、微動磨損試驗機、氣蝕磨損試驗機、滑動或滾動軸承磨損試驗機等。

D. 按摩擦副的試驗功用分類：齒輪磨損試驗機、滑動或滾動軸承磨損試驗機、制動摩擦磨損試驗機和導軌摩擦磨損試驗機等。

E. 按磨損的類型分類：粘著磨損試驗機、磨粒磨損試驗機、接觸疲勞磨損試驗機、微動磨損試驗機、沖蝕磨損試驗機、氣蝕侵蝕磨損試驗機和腐蝕磨損試驗機等。

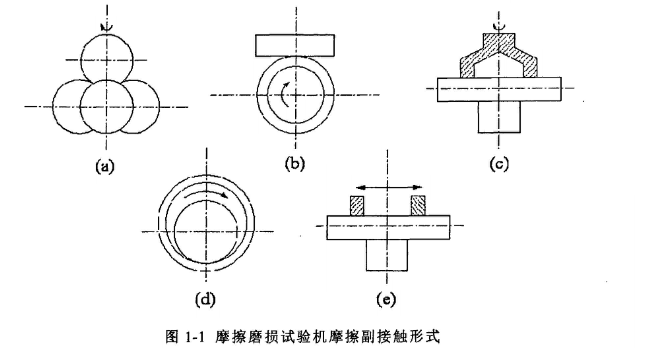

常見的摩擦磨損試驗機摩擦副接觸運動方式在下圖中列出，其中a.圖所示的是四球摩擦磨損試驗機的摩擦副接觸方式。上球卡在一個專用彈性夾頭內，下面三個球固定并加以載荷，此種方式下設備試樣接觸形式是典型的點接觸，可以通過測量摩擦力和接觸磨斑直徑的變化來評定潤滑劑的承載能力。b.圖所示的是環塊試驗機摩擦副接觸方式，此種方式下接觸形式為線接觸，通過測量上試樣摩擦力大小和磨痕的寬度來評定上試樣摩擦磨損性能。c.圖所示為端面摩擦磨損試驗機的摩擦副接觸方式。主要采用面接觸形式，上試樣加工呈環形端面，下試樣為待測樣品。特別適合于在油潤滑和干摩擦條件下，對式樣的摩擦磨損性能進行試驗檢測。d.圖所示為PV摩擦磨損試驗機的摩擦副接觸方式，主要用來測定軸承合理的配合間隙和PV值。e.圖所示為往復摩擦磨損試驗機摩擦副接觸方式，上試樣下試樣均加工成塊狀，上試樣以一定額率在下試樣表面做往復運動，以此來評定下試樣的摩擦磨損性能。目前，已有許多新型的多功能摩擦磨損試驗機，他們具有多種試件接觸和運動形式，只要更換試件加劇模塊，就可以完成多種不同類型的實驗和組合實驗。
